Yarı iletken eleman test cihazı
Bu makalede bir yarı iletken eleman test cihazı bulunmaktadır. Bu
cihazınprototipi, Alman sitelerden birinde yayınlanan bir yazıydı. Yüksek hassasiyete sahip test cihazı
, transistörün, tristörün, diyotun, vb. Sayılarını ve türlerini belirler. Hem
yeni başlayanhem dedeneyimli bir amatör radyoiçin çok faydalı olacaktır.
Test edilen elemanların tipleri
(eleman adı - ekran göstergesi):
- NPN transistörleri - "NPN" ekranında
- PNP transistörleri - "PNP" ekranında
- N-kanalı zenginleştirilmiş MOSFET - "NE-MOS" ekranında
- P-kanalı- Zenginleştirilmiş MOSFET - "PE-MOS"
- N-kanal tüketilen MOSFET - "ND-MOS" ekranda
- P-kanalı tükenmiş MOSFET - "PD-MOS" ekranında
- N-kanal JFET - "N-JFET" ekranında
- P-kanal JFET - "P-JFET"
ekranında - Tristörler - "Tyrystor" ekranında
- Triyaklar
- Triak ekranında - Diyotlar - Diyot ekranında
- İki katod diyot montajları - Çift diyot CK
ekranında
- İki anot diyot montajları - Çift diyot CA ekranında - Seri bağlı iki diyotlar - 2 diyot ekranında serisi "
- Simetrik diyotlar -" Diyot simetrik "ekranında
- Dirençler - 0,5 K - 500K arasında değişir [K]
- Kondansatörler - 0,2nF ila 1000uF [nF,uF]
Direnç veya kapasitans ölçülürken, cihaz yüksek doğruluk vermez
Ek ölçüm parametrelerinin açıklaması:
- H21e (akım kazancı) - 10000'e kadar olan aralık
- (1-2-3) - bağlı eleman uçlarının sırası
- Koruma elemanlarının varlığı - diyot - "Diyot simgesi"
- İleri voltaj - Uf [mV]
- Açma gerilimi (MOSFET için) - Vt [mV]
- Deklanşör kapasitesi (MOSFET için) - C = [nF] Cihaz şeması Mikrodenetleyici programlama
AVRStudio programını kullanıyorsanız, sigorta bit ayarlarında 2 yapılandırma bitinin yazılması
yeterlidir : lfuse = 0xc1 ve hfuse = 0xd9. Başka programlar kullanıyorsanız , sigorta uçlarını
şekle göre ayarlayın. Arşivde
mikrodenetleyici bellenimi ve EEPROM belleniminin yanı sıra basılı devre kartının yerleşimi.
Sigorta bitleri mega8 Ölçüm işlemi oldukça basittir: test edilen elemanı konektöre (1,2,3) bağlayın
ve "Test" düğmesine basın. Test cihazı ölçülen değerleri ve 10 saniye sonra gösterecektir. gider
bekleme moduna, bu pilden tasarruf için yapılır. Batarya 9V tipi "Crohn" voltajıyla kullanılır.

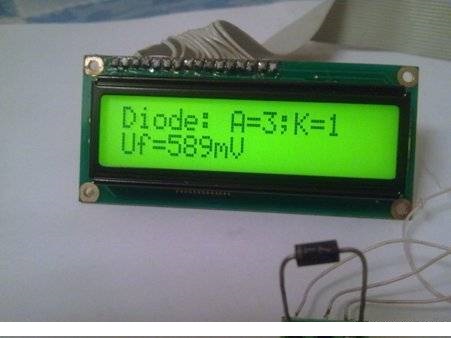

Bir triak testi Bir diyot testi Bir LED testi Bir MOSFET testi Bir transistör testi NPN Option PCB
Bu makalede bir yarı iletken eleman test cihazı bulunmaktadır. Bu
cihazınprototipi, Alman sitelerden birinde yayınlanan bir yazıydı. Yüksek hassasiyete sahip test cihazı
, transistörün, tristörün, diyotun, vb. Sayılarını ve türlerini belirler. Hem
yeni başlayanhem dedeneyimli bir amatör radyoiçin çok faydalı olacaktır.
Test edilen elemanların tipleri
(eleman adı - ekran göstergesi):
- NPN transistörleri - "NPN" ekranında
- PNP transistörleri - "PNP" ekranında
- N-kanalı zenginleştirilmiş MOSFET - "NE-MOS" ekranında
- P-kanalı- Zenginleştirilmiş MOSFET - "PE-MOS"
- N-kanal tüketilen MOSFET - "ND-MOS" ekranda
- P-kanalı tükenmiş MOSFET - "PD-MOS" ekranında
- N-kanal JFET - "N-JFET" ekranında
- P-kanal JFET - "P-JFET"
ekranında - Tristörler - "Tyrystor" ekranında
- Triyaklar
- Triak ekranında - Diyotlar - Diyot ekranında
- İki katod diyot montajları - Çift diyot CK
ekranında
- İki anot diyot montajları - Çift diyot CA ekranında - Seri bağlı iki diyotlar - 2 diyot ekranında serisi "
- Simetrik diyotlar -" Diyot simetrik "ekranında
- Dirençler - 0,5 K - 500K arasında değişir [K]
- Kondansatörler - 0,2nF ila 1000uF [nF,uF]
Direnç veya kapasitans ölçülürken, cihaz yüksek doğruluk vermez
Ek ölçüm parametrelerinin açıklaması:
- H21e (akım kazancı) - 10000'e kadar olan aralık
- (1-2-3) - bağlı eleman uçlarının sırası
- Koruma elemanlarının varlığı - diyot - "Diyot simgesi"
- İleri voltaj - Uf [mV]
- Açma gerilimi (MOSFET için) - Vt [mV]
- Deklanşör kapasitesi (MOSFET için) - C = [nF] Cihaz şeması Mikrodenetleyici programlama
AVRStudio programını kullanıyorsanız, sigorta bit ayarlarında 2 yapılandırma bitinin yazılması
yeterlidir : lfuse = 0xc1 ve hfuse = 0xd9. Başka programlar kullanıyorsanız , sigorta uçlarını
şekle göre ayarlayın. Arşivde
mikrodenetleyici bellenimi ve EEPROM belleniminin yanı sıra basılı devre kartının yerleşimi.
Sigorta bitleri mega8 Ölçüm işlemi oldukça basittir: test edilen elemanı konektöre (1,2,3) bağlayın
ve "Test" düğmesine basın. Test cihazı ölçülen değerleri ve 10 saniye sonra gösterecektir. gider
bekleme moduna, bu pilden tasarruf için yapılır. Batarya 9V tipi "Crohn" voltajıyla kullanılır.
Bir triak testi Bir diyot testi Bir LED testi Bir MOSFET testi Bir transistör testi NPN Option PCB
Aynı seçeneği veya aşağıdaki bağlantıların altındaki " Download \ Firmware, yazdırır, belgelerFirmware, azdırır,
bölümünde bu cihazı tekrarlamak için firmware'in yanı sıra yazdırma seçeneğini de bulabilirsiniz .
