Bu basit ev yapımı televizyon vericisi, TV görüntüsünü
UHF 470-855 MHz bandında yayınlamanızı sağlar.
Frekans, L1 ve C1 bileşenlerinin değerleri ile belirlenir.
Şematik diyagramda verilen değerler, vericiyi yaklaşık
600-700 MHz'e, yani analog TV bantlarının 37. - 50.
kanalına ayarlar. Televizyon vericisi yüksek frekanslı
NPN transistörlü basit bir osilatörden oluşur. Uygun olanlar, örneğin BFR90, BFR91A, BFR92 veya BFR93'dür. Planar
to50 vakasında BFR91A kullandım.
Geçiş frekansı 6GHz'dir. Taşıyıcı frekansı, giriş video sinyali ile genlik modülasyonludur.
Video kaynağı olarak, video çıkışı olan bir güvenlik kamerası veya kamera kullanabilirsiniz.
Anten yaklaşık 5cm (2 '') teldir ve doğrudan osilatöre bağlıdır. İletilen sinyal UHF bandı ile
herhangi bir analog TV'de ayarlanabilir. Çalışma frekansı, L1 ve C1 değerlerini değiştirerek etkileyebilir. İnce ayar, L1'in dönüşlerini gererek veya daraltarak mümkündür. Televizyon
vericisi 5 - 12 V arasında bir voltaj kaynağına ihtiyaç duyar. Tüm canlı bağlantılar parazitik
kapasite ve endüktans nedeniyle en kısa olmalıdır. Dekuplaj kapasitörleri 100n, transistöre
mümkün olduğunca yakın olmalıdır. Elektrolitler 100uF onlara paraleldir, çünkü 50 Hz'den
yüzlerce MHz'e kadar olan frekansları etkili bir şekilde bloke etmek gereklidir. Potansiyometre
P1 modülasyon derinliğini ayarlar. Görüntü kalitesi iyi olacak şekilde ayarlayın. Çok derin modülasyon çok fazla kontrasta yol açar. Çok düşük modülasyon seviyesinde görüntü düşük kontrasta sahiptir ve dikey ve yatay senkronizasyon başarısız olabilir.
Ayarlama: Vericiyi açın, video kaynağını bağlayın ve analog bir televizyonda arayın. 600-700
MHz veya 37 - 50 kanalın etrafında bulun. Otomatik ayar özelliğine sahip bazı TV'ler,
ses olmadan video işaretini atlayabilir, bu yüzden manuel olarak arama yapmak daha iyidir
This simple homemade television transmitter allows you to broadcast TV picture on the
UHF band 470-855 MHz. The frequency is determined by the values of components L1 and C1.
The values given in the schematic diagram set the transmitter to about 600-700 MHz, that is in
the range of 37. - 50. channel of analogue TV bands. The television transmitter consists of a
simple oscillator with high frequency NPN transistor. Suitable are for example BFR90, BFR91A, BFR92 or BFR93. I used BFR91A in the planar to50 case. Its transition frequency is 6GHz.
Carrier frequency is amplitude-modulated by the input video signal. As the video source you
can use a security TV camera or camera with video output. Antenna is about 5cm (2'') of wire
and is connected directly to the oscillator. The transmitted signal can be tuned on any analog
TV with UHF band. Operating frequency can affect by changing values of L1 and C1. Fine
tuning is possible by stretching or shrinking turns of L1. The television transmitter needs a
supply of voltage about 5 - 12V. All live connections should be shortest due to parasitic
capacity and inductance. Decoupling capacitors 100n should be as close as possible to the
transistor. The electrolytes 100uF are in parallel to them, because it is necessary to effectively
block frequencies from 50 Hz up to hundreds of MHz. Potentiometer P1 sets the modulation
depth. Set it so that the image quality is good. Too deep modulation leads to too much contrast.
At too low modulation level the image has low contrast and the vertical and horizontal synchronization may fail. The television transmitter can transmit any signal, for example
PAL (50Hz) or NTSC (60Hz), important is what your television can display. Tuning:
Turn on the transmitter, connect the video source and search on an analog TV. Look for it around
the 600-700 MHz or 37 - 50 channel. Some TVs with auto-tuning can skip the videosignal
with no audio, so it is better to search manually.
ÇEVİRİ ;
( Uyarı: UHF televizyon bandında yayın yapmak ülkenizde yasa dışı olabilir.
Yazar yasadışı yayın için olası yasal cezalarınız için herhangi bir sorumluluk kabul etmez. Yaptığınız her şey kendi sorumluluğunuzda ve sorumluluğunuzdadır.)
Warning: Broadcasting on UHF television band may be illegal in your country.
Author does not take any responsibility for your possible legal penalties for illegal broadcasting. Everything you do at your own risk and responsibility.
Basit DIY televizyon vericisinin şeması
İÇERİK GİZLENMİŞ
Bu basit ev yapımı televizyon vericisi, TV görüntüsünü
UHF 470-855 MHz bandında yayınlamanızı sağlar.
Frekans, L1 ve C1 bileşenlerinin değerleri ile belirlenir.
Şematik diyagramda verilen değerler, vericiyi yaklaşık
600-700 MHz'e, yani analog TV bantlarının 37. - 50.
kanalına ayarlar. Televizyon vericisi yüksek frekanslı
NPN transistörlü basit bir osilatörden oluşur. Uygun olanlar, örneğin BFR90, BFR91A, BFR92 veya BFR93'dür. Planar
to50 vakasında BFR91A kullandım.
Geçiş frekansı 6GHz'dir. Taşıyıcı frekansı, giriş video sinyali ile genlik modülasyonludur.
Video kaynağı olarak, video çıkışı olan bir güvenlik kamerası veya kamera kullanabilirsiniz.
Anten yaklaşık 5cm (2 '') teldir ve doğrudan osilatöre bağlıdır. İletilen sinyal UHF bandı ile
herhangi bir analog TV'de ayarlanabilir. Çalışma frekansı, L1 ve C1 değerlerini değiştirerek etkileyebilir. İnce ayar, L1'in dönüşlerini gererek veya daraltarak mümkündür. Televizyon
vericisi 5 - 12 V arasında bir voltaj kaynağına ihtiyaç duyar. Tüm canlı bağlantılar parazitik
kapasite ve endüktans nedeniyle en kısa olmalıdır. Dekuplaj kapasitörleri 100n, transistöre
mümkün olduğunca yakın olmalıdır. Elektrolitler 100uF onlara paraleldir, çünkü 50 Hz'den
yüzlerce MHz'e kadar olan frekansları etkili bir şekilde bloke etmek gereklidir. Potansiyometre
P1 modülasyon derinliğini ayarlar. Görüntü kalitesi iyi olacak şekilde ayarlayın. Çok derin modülasyon çok fazla kontrasta yol açar. Çok düşük modülasyon seviyesinde görüntü düşük kontrasta sahiptir ve dikey ve yatay senkronizasyon başarısız olabilir.
Ayarlama: Vericiyi açın, video kaynağını bağlayın ve analog bir televizyonda arayın. 600-700
MHz veya 37 - 50 kanalın etrafında bulun. Otomatik ayar özelliğine sahip bazı TV'ler,
ses olmadan video işaretini atlayabilir, bu yüzden manuel olarak arama yapmak daha iyidir
This simple homemade television transmitter allows you to broadcast TV picture on the
UHF band 470-855 MHz. The frequency is determined by the values of components L1 and C1.
The values given in the schematic diagram set the transmitter to about 600-700 MHz, that is in
the range of 37. - 50. channel of analogue TV bands. The television transmitter consists of a
simple oscillator with high frequency NPN transistor. Suitable are for example BFR90, BFR91A, BFR92 or BFR93. I used BFR91A in the planar to50 case. Its transition frequency is 6GHz.
Carrier frequency is amplitude-modulated by the input video signal. As the video source you
can use a security TV camera or camera with video output. Antenna is about 5cm (2'') of wire
and is connected directly to the oscillator. The transmitted signal can be tuned on any analog
TV with UHF band. Operating frequency can affect by changing values of L1 and C1. Fine
tuning is possible by stretching or shrinking turns of L1. The television transmitter needs a
supply of voltage about 5 - 12V. All live connections should be shortest due to parasitic
capacity and inductance. Decoupling capacitors 100n should be as close as possible to the
transistor. The electrolytes 100uF are in parallel to them, because it is necessary to effectively
block frequencies from 50 Hz up to hundreds of MHz. Potentiometer P1 sets the modulation
depth. Set it so that the image quality is good. Too deep modulation leads to too much contrast.
At too low modulation level the image has low contrast and the vertical and horizontal synchronization may fail. The television transmitter can transmit any signal, for example
PAL (50Hz) or NTSC (60Hz), important is what your television can display. Tuning:
Turn on the transmitter, connect the video source and search on an analog TV. Look for it around
the 600-700 MHz or 37 - 50 channel. Some TVs with auto-tuning can skip the videosignal
with no audio, so it is better to search manually.
ÇEVİRİ ;
( Uyarı: UHF televizyon bandında yayın yapmak ülkenizde yasa dışı olabilir.
Yazar yasadışı yayın için olası yasal cezalarınız için herhangi bir sorumluluk kabul etmez. Yaptığınız her şey kendi sorumluluğunuzda ve sorumluluğunuzdadır.)
Author does not take any responsibility for your possible legal penalties for illegal broadcasting. Everything you do at your own risk and responsibility.
Basit DIY televizyon vericisinin şeması
Analog UHF TV bandı kanalları ve frekansları tablosu | |||||||||
kanal frekansı (MHz) | |||||||||
21. 471,25 | 22. 479,25 | 23. 487,25 | 24. 495,25 | 25. 503,25 | 26. 511,25 | 27. 519,25 | 28. 527,25 | 29. 535,25 | 30. 543,25 |
31. 551,25 | 32. 559,25 | 33. 567,25 | 34. 575,25 | 35. 583,25 | 36. 591,25 | 37. 599,25 | 38. 607,25 | 39. 615,25 | 40, 623,25 |
41. 631,25 | 42. 639,25 | 43. 647,25 | 44. 655,25 | 45. 663,25 | 46. 671,25 | 47. 679,25 | 48. 687,25 | 49. 695,25 | 50. 703,25 |
51. 711,25 | 52. 719,25 | 53. 727,25 | 54. 735,25 | 55. 743,25 | 56. 751,25 | 57. 759,25 | 58. 767,25 | 59. 775,25 | 60. 783,25 |
61. 791,25 | 62. 799,25 | 63. 807,25 | 64. 815,25 | 65. 823,25 | 66. 831,25 | 67. 839,25 | 68. 847,25 | 69. 855,25 | . |
UHF osilatörünü modülasyon olmadan test etme
Transistörün yayıcıya bağlı genlik modülasyonlu osilatör .
Kaynak videoinal olarak kamera ile Verici.
TV vericisinin testi - TV'den kamera döngüsüne.

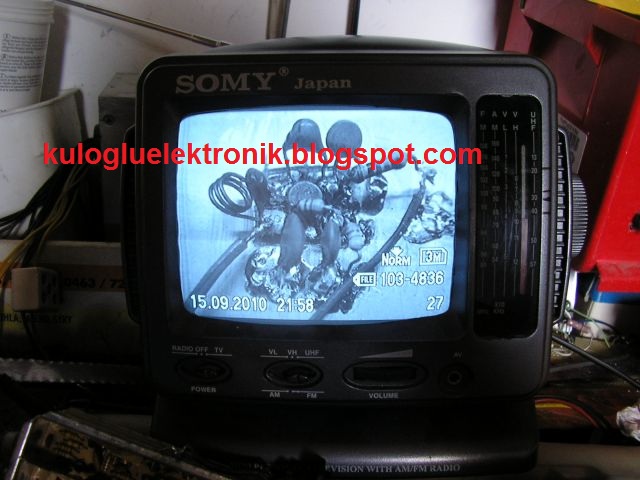

fotoğrafı :) İki farklı siyah-beyaz mini TV'de
bir fotoğraf Daha güzel bir TV - kamera döngüsü :)
İki televizyonda da takvim (PAL).
İÇERİK GİZLENMİŞ
